Headphones Amp update 4

Wat foto's van de vorderingen. Het gaat niet zo snel; ik heb wat last van mijn rug.

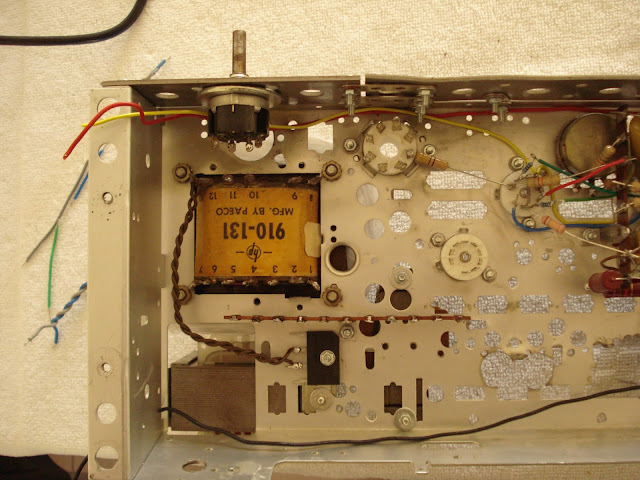

Ik maak me wat ongerust over de vraag of ik met de 6,3 Volt en 5 Volt wikkelingen van de Paeco voedingstransformator in serie na gelijkrichting wel op 12,6 Volt gelijkstroom uitkom. Ik heb al zitten kijken of ik een kleine printtrafo (6 Volt / 1,2 A) in de linkerhoek van het chassis kwijt zou kunnen, en dat zal wel passen. Die schakel ik dan in serie met de 6,3 Volt en 5 Volt wikkelingen. In die hoek zit wel de geplande opening voor het netsnoer. Ik zou het netsnoer dan ergens aan de zijkant het chassis binnen moeten laten komen.

Maar misschien zit het mee en haal ik de 12,6 Volt gelijkstroom wel.

Headphones Amp update 3

Niet zo veel gedaan vandaag: De laatste onderdelen rond de OB2 en één van de ECC83's gemonteerd en de grotere voedingstransformator op het chassis aangebracht.

Ik heb besloten om de weerstand waarmee de OB2 wordt gevoed te verlagen van 22K Ohm naar 15K Ohm (2 x 7K5 in serie) zodat de stroom door de OB2 circa 13 mA zal zijn, wat iets beter is voor de stabiliserende werking van de OB2. Nog wat hoger (ca. 17,5 mA) zou nog beter zijn maar dat durf ik niet aan in verband met de voedingstransformator. Die komt uit een Microwave Power Meter 430C van HP. De voltages en stroomsterkten heb ik (ongeveer) afgeleid uit het schema en de gegevens van de in die meter gebruikte buizen. Ik kwam op 60 mA voor de hoogspanning uit maar ik blijf daar liever wat onder (ik heb berekend dat mijn versterker nu ca. 55 mA zal verbruiken).

Vanavond met een lekkere kop koffie maar eens het chassis bekijken om te plannen hoe ik het rond de voedingstransformator ga bouwen.

De foto's van vandaag:

Headphones Amp update 2

Al weer dik een jaar geleden dat ik aan zelfbouw deed. Dat komt vooral omdat ik veel tijd stak in drummen. Ik kamp sinds kort echter met een "drummerselleboog" (= tennisarm) dus drummen zit er even niet in.

Wat foto's van de vorderingen met mijn headphones amp. Morgen ga ik de trafo's, smoorspoel en de 5 oliecondensatoren monteren. Het chassis zal dan wat lastiger te hanteren zijn maar het overzicht (waar komen de resterende onderdelen) is dan wel goed.
