Gitaarversterkertje met 2 x PC92, 1 x ECC83, 2 x ECC82 en 1 x AZ41

Na een flinke periode van 'rust op het zelfbouwvlak' maar weer eens een project gestart: Een push-pull gitaarversterkertje, goed voor circa 1,5 Watt.

De voedingstrafo en de aan/uit-schakelaar komen naast het chassis te staan. Maar het zal ook dan nog wel lastig worden om de resterende onderdelen in en op dit chassis kwijt te kunnen.

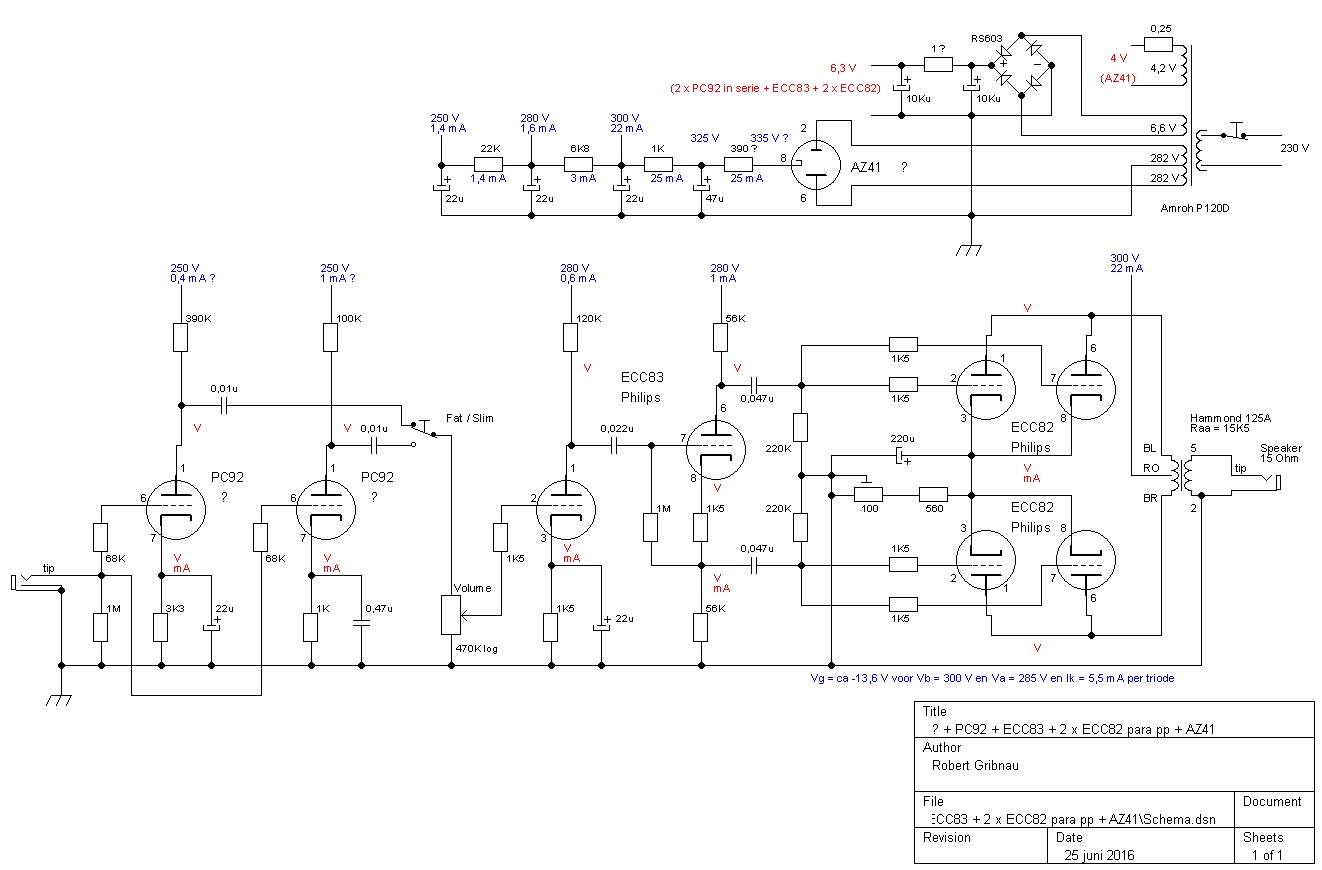

Het schema en enkele foto's (opklikken voor groot):
