zondag 31 juli 2016

Gitaarversterkertje - Deel 4

Stand van zaken, enkele foto's en het bijgewerkte schema.


Eerdere postings: Hier, hier en hier


De door de voedingstransformator geleverde hoogspanning was flink lager dan ik had verwacht. Na aanpassing van wat weerstandwaarden in het afvlakfilter bedraagt de voedingsspanning voor de ECC82's nu 272 Volt.

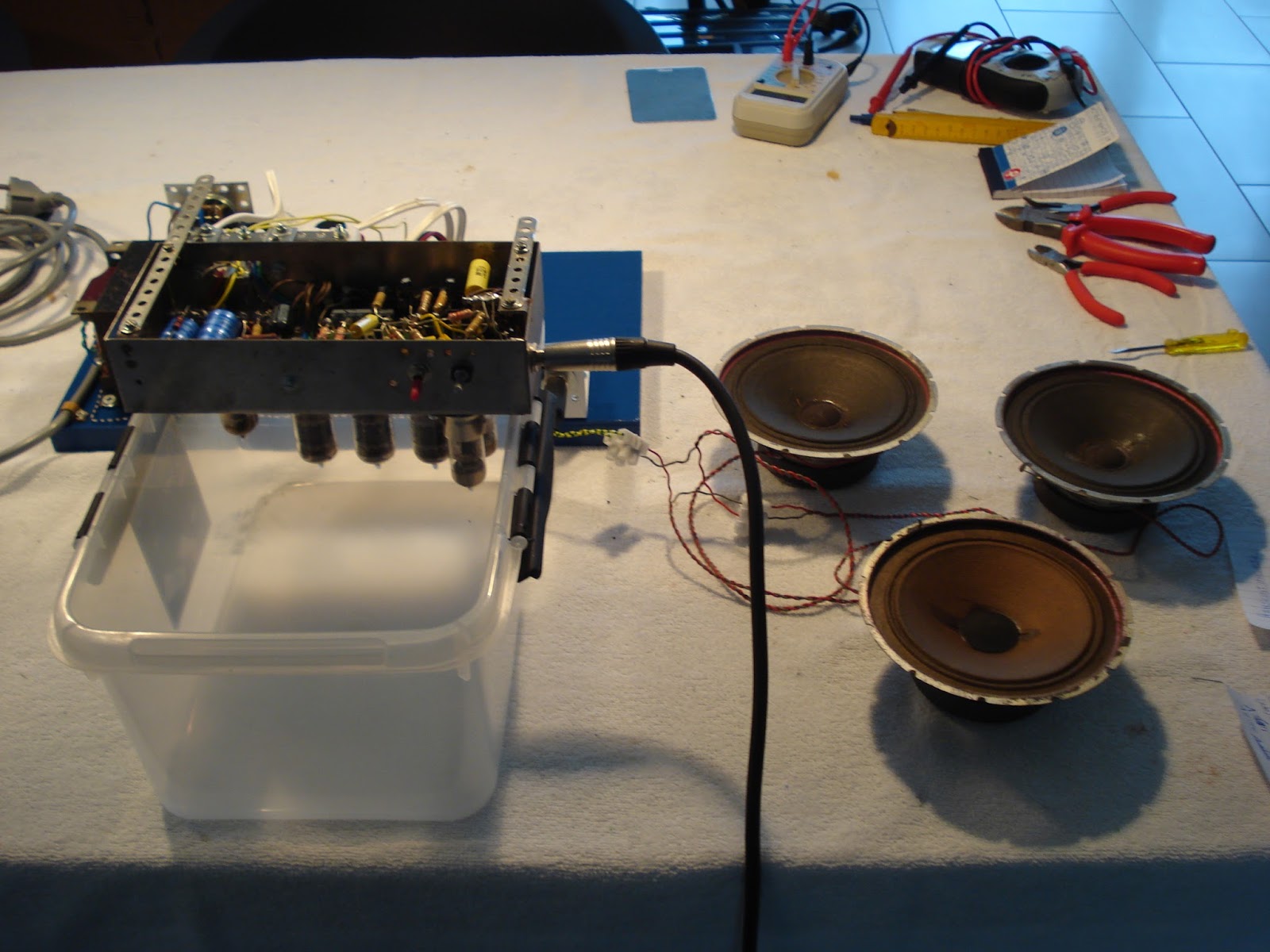

Het versterkertje werkt goed. Het verschil in sound tussen de twee PC92's is niet goed hoorbaar maar dat kan aan de testopstelling liggen (met de luidsprekers zo los op tafel valt verschil in het laag natuurlijk niet op). Als het verschil met de drie luidsprekers in een kastje ook niet opvalt, verklein ik de waarde van de kathodecondensator van de tweede PC92 nog wat.


Vandaag begin ik aan het kastje voor de drie luidsprekers.







zondag 24 juli 2016

Gitaarversterkertje - Deel 3

Het schiet behoorlijk op met dit project. Wat foto's (opklikken voor groot), wat bijschrift en het bijgewerkte schema.


Eerdere postings: hier en hier



Het plan was om één steraarde bij de ingang aan te brengen maar het zijn er uiteindelijk twee geworden.


Op de eerste (rechts bij de ingang, rijkelijk voorzien van soldeertin en meer een 'staafaarde' dan een steraarde...maar dat koperen staafje zat al op het sloopchassis dus het vroeg er gewoon om...) komen alles tot en met de eerste helft van de ECC83 + de randaarde + de verbinding met de tweede steraarde uit.


Op de tweede (boven/midden, het punt waar de bruine draden uitkomen) komen de rest + de verbinding met de eerste steraarde uit.






Een fraai plaatje, zo met de buizen er in.

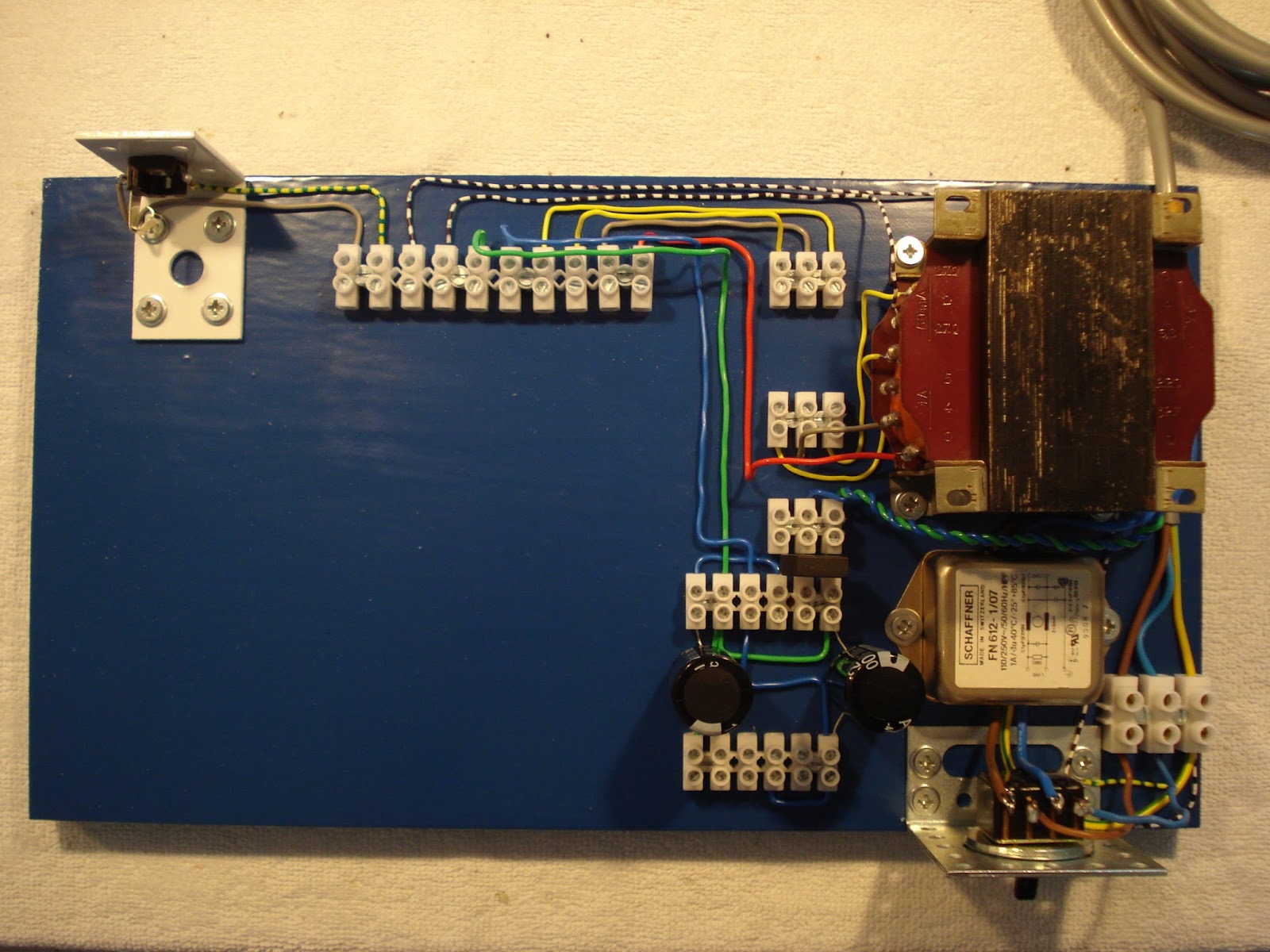

De plank waar de 'versterkermodule' op zal komen te staan. Linksboven zit de plug voor de luidspreker.


Nu nog proefondervindelijk vier weerstandwaarden in het voedingsdeel vaststellen, alles meten en dan afmonteren.




Tot slot het bijgewerkte schema.
